Mengapa Komponen Seramik Semikonduktor Memerlukan Pembersihan Selepas Pemesinan Kos Tinggi

Walaupun apabila komponen seramik ketepatan semikonduktor (seperti Aluminium Oxide (Al₂O₃), Silicon Nitride (Si₃N₄), dan Silicon Carbide (SiC)) mencapai kemasan seperti cermin selepas pemesinan ketepatan, mereka tidak boleh digunakan terus ke dalam peralatan fabrikasi wafer teras (cth., Etchers, sistem CVD).

Sebaliknya, mereka mesti menjalani proses pembersihan ultra-bersih yang sangat kompleks dan mahal. Keperluan ini didorong bukan sahaja oleh dasar "toleransi sifar" industri semikonduktor untuk pencemaran wafer tetapi juga oleh ciri struktur mikro yang unik—iaitu sifat rapuh dan keliangan yang wujud—seramik termaju. Artikel ini memberikan kajian mendalam tentang punca teras dan halangan teknikal di sebalik kos tinggi pembersihan seramik semikonduktor.

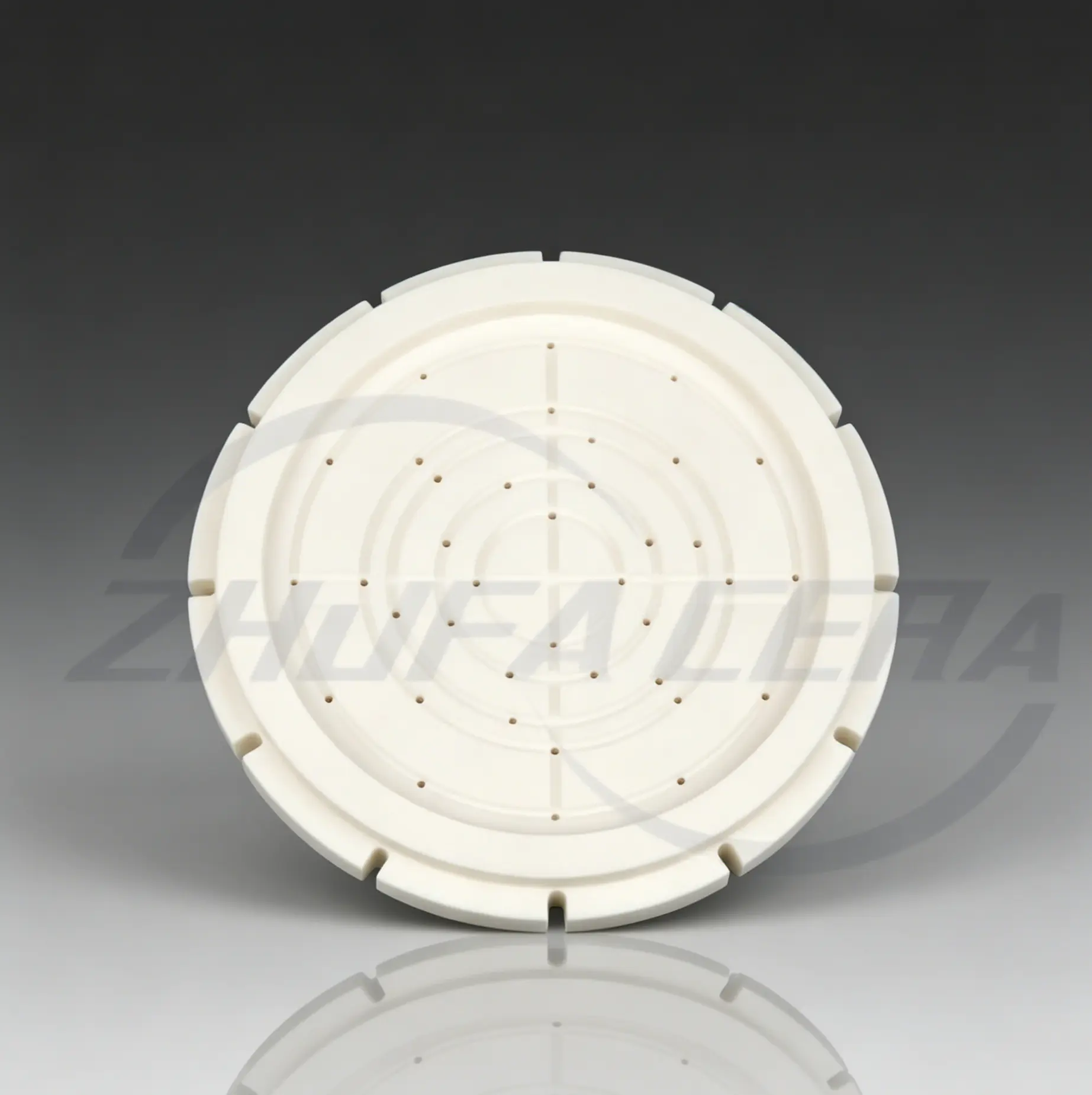

Komponen Seramik Semikonduktor Perwakilan

1. Ancaman "Sisa Mikroskopik"

Dalam fabrikasi wafer nod lanjutan (cth., 3nm, 5nm), walaupun pencemaran fizikal atau kimia sub-nanometer boleh membawa kepada kehilangan hasil bencana. Proses pemesinan standard—seperti memusing, mengisar, mengisar dan menggilap—meninggalkan tiga jenis bahan cemar kritikal yang utama pada permukaan seramik:

• Ion Logam Peralihan (Paling Maut): Haus daripada alat pemotong karbida dan sentuhan dengan lekapan memperkenalkan ion logam seperti Kuprum (Cu), Besi (Fe), Kromium (Cr), dan Nikel (Ni). Jika ion ini meruap di dalam ruang vakum dan meresap ke dalam substrat silikon, ia merendahkan prestasi elektrik peranti semikonduktor, menyebabkan arus bocor yang teruk atau kerosakan dielektrik.
• Sisa Sederhana Kimia & Organik: Cecair pemesinan, pes penggilap, minyak pencegah karat dan penyejuk meninggalkan organik makromolekul yang kompleks. Apabila terdedah kepada vakum tinggi, persekitaran plasma intensiti tinggi ruang proses, organik ini mengalami pengeluaran gas yang cepat. Ini menjejaskan kestabilan paras vakum ruang dan mencemarkan silang keseluruhan persekitaran pemprosesan wafer.
• Zarah Sub-Mikron: Serpihan seramik halus dan serbuk mikro dihasilkan secara semula jadi semasa pemesinan. Malah zarah 0.1 mikron (µm) yang jatuh ke permukaan wafer boleh menyekat litar fotolitografi yang tepat, menghasilkan bayang-bayang optik maut atau seluar pendek elektrik.

2. Ciri-ciri Bahan: Keliangan dan Keretakan Mikro Rapuh

Tidak seperti logam tradisional, seramik canggih mempunyai ciri-ciri mikrostruktur intrinsik yang menjadikannya sangat terdedah kepada memerangkap bahan cemar.

Keliangan Mikro dan Tindakan Kapilari

Walaupun dengan pensinteran Isostatic Pressing (CIP) atau Hot Pressing (HP) berketumpatan tinggi, lompang mikro tidak dapat dielakkan berterusan di sepanjang sempadan dan permukaan butiran seramik. Di bawah tekanan tinggi pemesinan mekanikal, cecair pemotongan dan minyak didorong jauh ke dalam liang mikro ini oleh daya kapilari yang kuat. Pembilasan permukaan konvensional hanya menghilangkan kotoran cetek; bahan cemar yang terperangkap jauh di dalam pori-pori akan terus meresap keluar kemudian di bawah operasi alat vakum tinggi dan suhu tinggi.

Tekanan Pemesinan dan Keretakan Mikro

Disebabkan kekerasan dan kerapuhan yang melampau seramik perindustrian, penyingkiran bahan mekanikal (terutamanya pengisaran dan penggilap) bergantung pada kepatahan mikro. Ini meninggalkan rangkaian sub-mikron, retakan mikro bawah permukaan. Retak mikro ini bertindak sebagai poket yang ideal untuk menangkap zarah kecil. Tambahan pula, semasa kitaran haba pantas pemprosesan semikonduktor, rekahan ini mengembang dan mengecut, bertindak seperti "belos" yang secara berterusan mengeluarkan ion kekotoran yang terperangkap ke dalam ruang.

3. Pemacu Kos: Memecahkan Proses & Halangan Ekonomi

Pembersihan gred semikonduktor mewajarkan kosnya yang tinggi melalui gabungan penggunaan kimia ultra-tulen, kawalan alam sekitar yang ketat, dan metrologi berintensifkan modal.

Kesimpulan & Nilai Komersial

Jika pengilang cuba memintas atau memotong sudut pada proses pembersihan kos tinggi ini, komponen seramik yang kelihatan asli akan bertindak sebagai sumber pencemaran kronik setelah dipasang di dalam ruang proses berjuta-juta dolar. Pencemaran yang terhasil dengan serta-merta boleh menghapuskan keseluruhan kumpulan wafer 12 inci bernilai tinggi, dengan kos ratusan ribu dolar.

Oleh itu, pembersihan ultra-bersih semikonduktor kos tinggi bukanlah langkah kosmetik pasca pemprosesan pilihan—ia adalah langkah kritikal dan tidak boleh dirunding polisi insurans yang mengurangkan risiko dan kualiti dalam rantaian bekalan semikonduktor yang ketat.
