Bagaimana untuk meningkatkan kekasaran permukaan pembawa wafer melalui proses pengisaran cermin seramik?

2026-07-25

Dalam pembuatan semikonduktor dan rantaian bekalan pemprosesan ketepatan, pembawa wafer ialah komponen sokongan teras, dan kualiti permukaannya secara langsung menentukan ketepatan ikatan wafer, kerataan penjerapan vakum dan hasil keseluruhan proses. Untuk pembelian pembuat keputusan dan jurutera di dalam dan luar negara yang bertanggungjawab untuk peralatan semikonduktor, fotolitografi atau modul etsa, mencari keupayaan untuk memberikan kemasan permukaan peringkat nanometer secara stabil (seperti Ra ≤ 0.02 μm ) pembekal adalah kunci untuk memastikan prestasi peralatan yang canggih.

Sama ada alumina ketulenan tinggi, silikon karbida atau silikon nitrida, seramik termaju mempunyai “ Keras, rapuh dan sukar diproses ” ciri tipikal. Pengisaran mekanikal tradisional dengan mudah boleh menyebabkan retakan mikro permukaan, serpihan tepi dan kerosakan sub-permukaan, yang sering menjadi punca pencemaran zarah dalam bilik bersih. Untuk memenuhi piawaian integriti permukaan yang ketat pelanggan semikonduktor, pengeluar seramik terkemuka sedang melancarkan “ Pengisaran domain mulur (plastik). ” dan teknologi canggih yang berkaitan.

1. Merealisasikan pengisaran domain mulur dan teknologi tambahan komposit

Untuk mencapai kesan tahap cermin sambil memastikan kekuatan struktur, penghujung pemprosesan terutamanya menggunakan dua teknologi terobosan berikut, yang juga merupakan petunjuk penting untuk perolehan untuk menilai kematangan teknologi pembekal:

Buat satu ELID Pengisaran pengasah elektrolitik dalam talian: Gunakan roda pengisar berlian yang terikat logam (seperti besi tuang atau asas gangsa), dan gunakan peranti elektrolitik khas untuk melakukan penajaman mikro-elektrolitik masa nyata bagi roda pengisar semasa proses pengisaran. Elektrolisis secara berterusan melarutkan ikatan logam permukaan, membolehkan butiran kasar berlian halus kekal tajam dan terdedah, mengelakkan penghancuran dan pecah yang disebabkan oleh pempasifan roda pengisar.
Kraf dua Pengisaran berbantukan getaran ultrasonik: Memperkenalkan getaran mekanikal mikro amplitud frekuensi tinggi pada roda pengisar atau sistem bahan kerja, menyebabkan zarah pelelas menyebabkan getaran berkala pada permukaan seramik. “ kesan - Pemotongan mikro ” status. Ini dengan ketara mengurangkan daya pemotongan dan haba geseran serta-merta, dan menekan sepenuhnya spalling makroskopik dan cipratan tepi bijirin.

2. Penyaringan dan pembalut yang rapi pada roda pengisar dan bahan pelelas

Ketepatan alat pengisar secara langsung memetakan dan menentukan mikromorfologi akhir bahan kerja:

Bahan pelelas mikro dan pembalut ketepatan: Dalam peringkat pengisaran halus, roda pengisar berlian dengan saiz butiran yang lebih halus (seperti W5 至 W10 berbutir lebih halus), dan runout bulatan roda pengisaran dikawal dalam 1 μm dalam, elakkan Degupan kecil meninggalkan kesan pemesinan lingkaran pada permukaan seramik.
Sambungan penggilap komposit berbilang pas: Pengisaran cermin biasanya memerlukan mikron / Pes pelelas berlian berskala nano digunakan untuk penggilapan peralihan langkah demi langkah untuk menghapuskan keretakan mikroskopik sepenuhnya dan memenuhi keperluan penyepaduan bilik bersih bebas pencemaran.

Tiga. Kawalan muktamad parameter gerakan mengisar dan sistem alat mesin

Kedalaman mikron pemotongan dan kadar suapan rendah: Kawal ketat kedalaman potongan tunggal ke tahap sub-mikron ( 0.5 ~ 2 μm/pas ), memaksa bahan untuk menjalani reologi plastik mikroskopik dan bukannya perpecahan, dan pada masa yang sama, digabungkan dengan kelajuan suapan yang rendah, mengelakkan tanda getaran mikro yang disebabkan oleh turun naik daya pemotongan serta-merta.
Alat mesin ketegaran ultra tinggi dan penyejukan mesra alam: Pengisar permukaan berketepatan ultra menggunakan bahan redaman tinggi (seperti granit atau katil besi tuang berkekuatan tinggi), digabungkan dengan bahan penyejuk ketepatan aliran tinggi, tekanan tinggi, boleh membersihkan serpihan pengisaran halus tepat pada masanya untuk mengelakkan calar sekunder, memastikan setiap plat pembawa yang dihantar kepada pembeli mempunyai kebersihan dan kelancaran yang hampir sempurna.

Empat. Perkongsian produk biasa

Dalam peralatan semikonduktor proses lanjutan, sebagai tambahan kepada pembawa wafer, banyak komponen berfungsi teras juga sangat bergantung pada teknologi pengisaran cermin untuk menembusi had prestasi fizikal. Berikut ialah analisis mendalam tentang ciri-ciri kejuruteraan, pemilihan bahan dan penunjuk utama pemprosesan cermin empat jenis bahagian struktur seramik penghalang berteknologi tinggi:

1. Chuck elektrostatik semikonduktor ( ESC ) Lapisan dielektrik seramik dan substrat pembawa

Bahan arus perdana: 99.9% Alumina ketulenan tinggi atau silikon karbida tersinter.

Petunjuk teknikal utama: kekasaran permukaan Ra ≤ 0.015 μm , kerataan ≤ 3 μm (format penuh), paralelisme < 5 μm 。

Nilai teknikal dan keperluan pengisaran cermin: Chuck elektrostatik perlu menggunakan daya Coulomb atau daya Johnson semasa bekerja. - Rabe ック( J-R ) kesan sangat menyerap wafer silikon. Sekiranya terdapat kekasaran mikroskopik atau retakan mikro pada permukaan galas beban, mudah menyebabkan pelepasan mikro celah udara tempatan di bawah voltan tinggi beberapa ribu volt, sekali gus memecahkan lapisan dielektrik dan merosakkan wafer. lulus ELID Proses komposit pengisaran cermin ultra ketepatan dan penggilap mesin kimia boleh menghapuskan kerosakan sub-permukaan sepenuhnya dan memastikan keseragaman pengaliran haba di bahagian belakang dan kebolehpercayaan penebat voltan tinggi.

[Rajah struktur teras]

Ra ≤ 0.02 μm

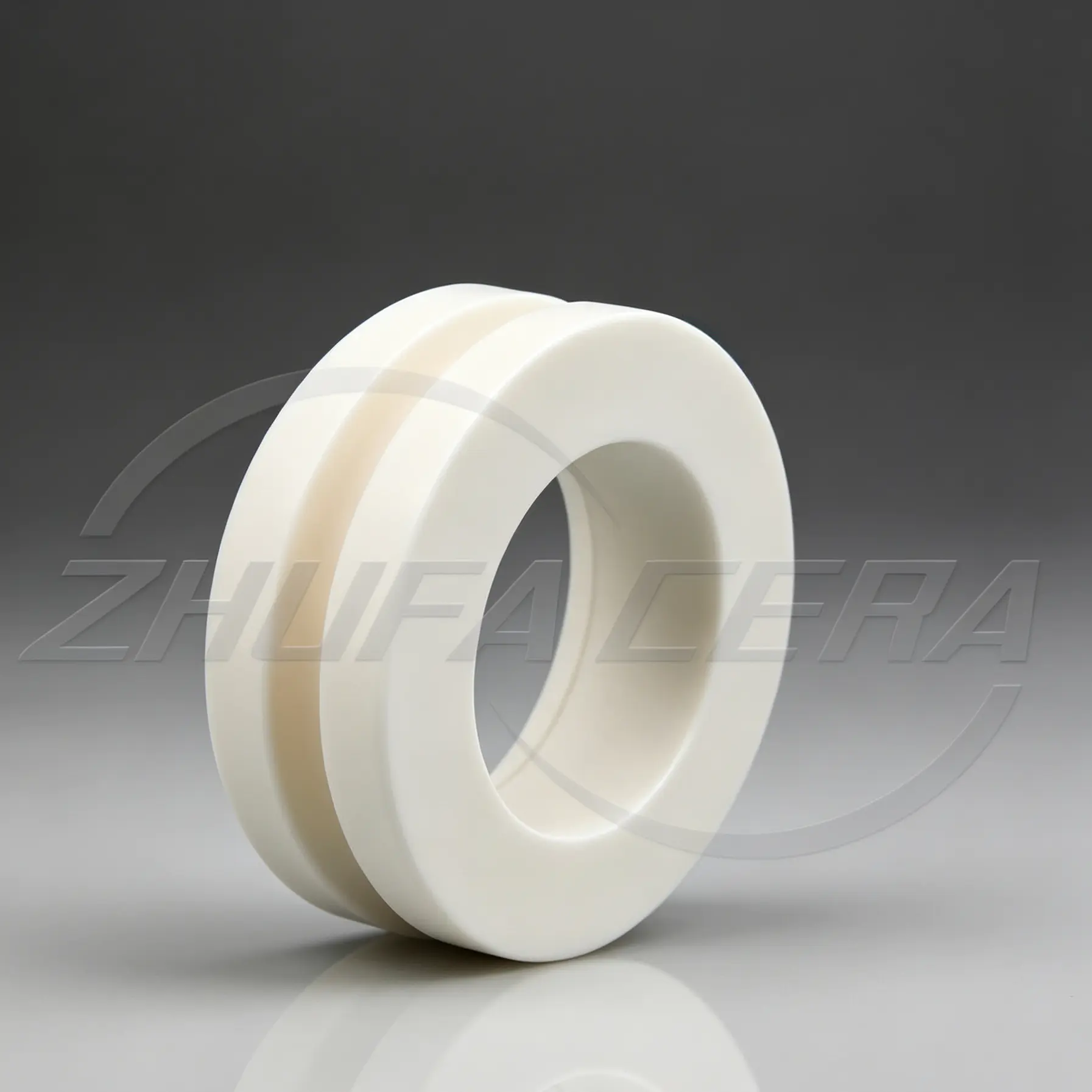

2. Gelang Fokus Etsa Plasma Ruang Tindak Balas

Bahan arus perdana: Silikon karbida tersinter fasa tunggal berketulenan tinggi atau silikon nitrida penggantian kuarza berketumpatan tinggi 。

Petunjuk teknikal utama: Kerataan permukaan sendi ≤ 5 μm , dinding sisi dan kemasan permukaan langkah Ra ≤ 0.05 μm 。

Nilai teknikal dan keperluan pengisaran cermin: Cincin fokus mengelilingi wafer silikon dan terdedah terus kepada fluorin yang kuat / dihujani oleh plasma berasaskan klorin. Kekasaran mikroskopik yang berlebihan akan meningkatkan kadar hakisan kimia plasma dan menghasilkan zarah terkelupas yang mencemari wafer. Pengisaran ketepatan boleh mengoptimumkan keadaan ikatan sempadan bijian, mengurangkan kepekatan tegasan mikroskopik, dan memanjangkan hayat perkhidmatannya dengan ketara dalam rongga etsa.

[Rajah struktur teras]

Ra ≤ 0.02 μm

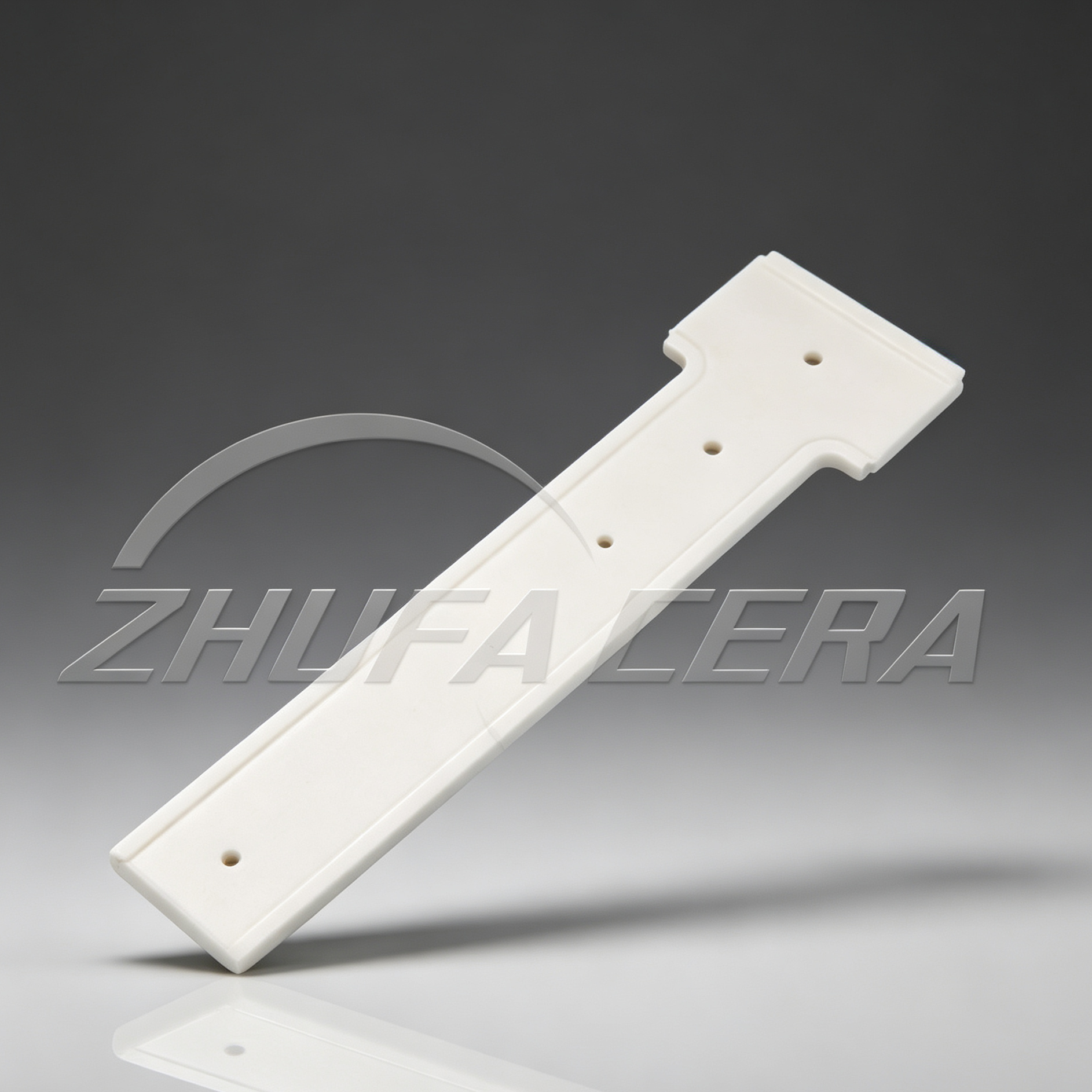

3. Pembaris rujukan seramik untuk mesin fotolitografi

Bahan arus perdana: Seramik Kaca Terhablur Pengembangan Terma Sifar 或 Karbida silikon tekan panas ketegaran tinggi.

Petunjuk teknikal utama: pekali pengembangan linear < 1.0×10⁻⁶/K , kekasaran permukaan Ra ≤ 0.01 μm , kerataan tempatan mencapai tahap sub-mikron.

Nilai teknikal dan keperluan pengisaran cermin: Sebagai penanda aras teras untuk penjajaran dan kedudukan optik, komponen ini mempunyai toleransi sifar untuk ubah bentuk terma dan ralat geometri. Pengisaran berbantukan ultrasonik dan pengisaran peringkat nano memastikan ketajaman dan kestabilan geometri jangka panjang rujukan garisan terukir, yang secara langsung menentukan ketepatan tindanan mesin litografi.

[Rajah struktur teras]

Ra ≤ 0.02 μm

4. Rel panduan galas udara ultra-ketepatan semikonduktor dan peluncur

Bahan arus perdana: Seramik alumina berketumpatan tinggi ( Al₂O₃ ) atau silikon karbida tersinter tindak balas.

Petunjuk teknikal utama: Panduan kelurusan permukaan ≤ 1 μm / 300mm , kekasaran permukaan Ra ≤ 0.02 μm , kekerasan HRA > 88 。

Nilai teknikal dan keperluan pengisaran cermin: Filem udara berskala mikron digunakan antara rel panduan galas udara dan galas udara untuk mencapai gerakan penggantungan tanpa geseran. Jika terdapat tanda pisau atau riak paras mikron pada permukaan kerja rel panduan, ia secara langsung akan menyebabkan pergolakan filem udara, getaran dan “ merangkak ” fenomena. Ketumpatan permukaan yang sangat tinggi dan pekali geseran yang sangat rendah yang dibawa oleh pengisaran cermin adalah prasyarat untuk merealisasikan pergerakan platform penentududukan CNC berskala nano yang berkelajuan tinggi.

[Rajah struktur teras]

Ra ≤ 0.02 μm

5. Bagaimana untuk memilih pembekal seramik ketepatan yang boleh dipercayai?

Bagi pembuat keputusan pembelian, apabila menilai pembekal seramik struktur semikonduktor, selain menyemak sebut harga pemprosesan asas, mereka juga harus menumpukan pada penembusan tiga petunjuk rantai bekalan teras berikut:

1. Proses gelung tertutup dan peralatan teras: Sahkan sama ada pembekal telah ELID Pengisar pengasah elektrolitik dalam talian, pusat pemesinan tambahan ultrasonik dan set lengkap barisan pengeluaran pengisaran dan penggilapan skala nano boleh mengelakkan pengumpulan toleransi dan kawalan kualiti yang disebabkan oleh pelbagai proses penyumberan luar.

2. Keupayaan pengesanan dan kebolehkesanan: Pembekal dikehendaki menyediakan interferometer cahaya putih, alat pengukur koordinat tiga dimensi berketepatan tinggi dan laporan pengesanan kebocoran spektrometri jisim helium untuk memastikan komponen seperti plat pembawa dan chuck elektrostatik yang dihantar dalam setiap kelompok mematuhi Ra ≤ 0.02 μm Dan tiada piawaian yang ketat untuk keretakan mikro.

3. Penyesuaian kejuruteraan dan sokongan analisis kegagalan: Nilaikan sama ada pasukan teknikalnya boleh membantu dalam pemadanan gred bahan dan reka bentuk pengoptimuman struktur berdasarkan persekitaran kerja yang disediakan oleh pelanggan (seperti kepekatan plasma khusus, keperluan penebat voltan tinggi).

Jika anda sedang mencari rakan kongsi yang boleh dipercayai yang boleh menyediakan seramik struktur semikonduktor berketepatan tinggi tersuai dan komponen teras seperti pembawa wafer dan chuck elektrostatik, sila hubungi kami untuk mendapatkan helaian data bahan terperinci dan penyelesaian tersuai.
