Pembuatan Ketepatan Terkemuka | Aplikasi Utama Seramik Kepersisan Termaju dalam Peralatan Semikonduktor

2026-04-11

Dalam dunia mikroskopik pembuatan semikonduktor, evolusi proses skala nano bukan sahaja pertandingan resolusi fotolitografi, tetapi juga pertempuran rahsia sains bahan asas. Memandangkan pembuatan cip terus maju ke arah proses 3nm dan ke bawah, persekitaran proses sedang menjalani ujian yang melampau—vakum ultra tinggi, plasma sangat menghakis dan tegasan haba yang mencukupi untuk menyebabkan ubah bentuk tahap mikron.

Dalam konteks ini, logam tradisional dan bahan organik secara beransur-ansur menarik diri daripada peringkat teknologi teras kerana keterbatasan sifat fizikalnya. Komponen seramik ketepatan telah menjadi "batu asas tegar" yang sangat diperlukan dalam peralatan semikonduktor kerana kekerasannya yang tinggi, modulus anjal yang tinggi, rintangan kakisan dan kestabilan haba yang sangat baik. Menurut data industri, bahagian nilai komponen seramik ketepatan dalam peralatan semikonduktor canggih telah melonjak kepada kira-kira 16%. Ini bukan lagi sekadar penggantian bahagian, tetapi revolusi material yang berkaitan dengan keselamatan rantaian industri dan had atas proses.

一、从高纯氧化铝到功能性氮化物的跨越

半导体设备对陶瓷的需求并非单一维度，而是根据刻蚀、沉积、光刻等不同工序的物理边界，形成了以氧化铝、氮化铝、氧化锆等为核心的材料矩阵。

Sebagai seramik oksida yang paling banyak digunakan, nilai teras alumina ketulenan tinggi terletak pada "lengai kimia yang melampau". Dalam proses etsa kering, plasma berasaskan fluorin atau klorin akan menghasilkan hakisan kimia yang kuat pada rongga. Alumina ketulenan tinggi dengan ketulenan lebih daripada 99.9% bukan sahaja dapat menahan hakisan plasma dengan mengawal kandungan kekotoran, tetapi juga berkesan mengelakkan pencemaran sekunder wafer oleh ion logam. Bahan ini, yang mengimbangi kos dan prestasi, digunakan secara meluas dalam muncung gas, plat pengedaran dan lapisan rongga.

Walau bagaimanapun, apabila proses itu melibatkan pertukaran haba yang teruk, aluminium nitrida menunjukkan kelebihan yang tidak boleh ditukar ganti. Sebagai nitrida dengan kedua-dua kekonduksian haba yang tinggi dan sifat penebat yang sangat baik, pekali pengembangan habanya secara mengejutkan sepadan dengan silikon kristal tunggal. Padanan ini sangat mengurangkan risiko ledingan tepi wafer akibat tekanan haba semasa pemprosesan wafer 12 inci. Pada masa ini, aluminium nitrida telah menjadi bahan strategik untuk pembuatan chuck elektrostatik dan pemanas berprestasi tinggi, yang secara langsung menentukan had atas keseragaman suhu dalam proses.

Di samping itu, untuk pembungkusan hiliran dan pautan penghantaran ketepatan, zirkonia menonjol dengan keliatan tinggi yang jarang ditemui di kalangan sistem seramik. Melalui proses peneguhan seperti penstabilan yttrium, zirkonia mengatasi kerapuhan semula jadi seramik, membolehkannya menahan getaran frekuensi tinggi dan kesan fizikal apabila mengeluarkan pisau pemotong, galas dan injap seramik ketepatan, dengan ketara memanjangkan masa min antara kegagalan peralatan.

2. Menyokong pemerkasaan proses sepanjang kitaran hayat

Penggunaan seramik ketepatan bukanlah penggantian terpencil, tetapi tertanam secara mendalam dalam keseluruhan kitaran hayat pembuatan semikonduktor.

dalam Pautan goresan hadapan , Sebagai komponen utama untuk melindungi pinggir wafer dan membetulkan medan aliran plasma, cincin fokus mesti mengekalkan kestabilan mutlak dalam saiz di bawah persekitaran yang melampau. Cincin fokus yang diperbuat daripada seramik ketepatan boleh mengurangkan kekerapan penggantian bahan guna habis dengan ketara, sekali gus meningkatkan ketersediaan mesin.

dalam Sistem mesin litografi Antaranya, seramik ketepatan ialah "wira di sebalik tabir" yang mengejar keheningan dan ketepatan yang muktamad. Untuk mencapai ketepatan penjajaran aras nanometer, peringkat bahan kerja mesin fotolitografi memerlukan kekukuhan spesifik yang sangat tinggi dan pekali pengembangan haba yang rendah. Rel panduan, cermin persegi dan cawan sedutan vakum yang diperbuat daripada silikon karbida dan silikon nitrida memastikan bahawa semasa pergerakan pengimbasan berkelajuan tinggi, sistem tidak akan menjana offset anjakan yang mencukupi untuk menjejaskan hasil akibat haba yang kecil.

dalam Proses pembungkusan bahagian belakang , seramik ketepatan juga memainkan peranan penting. Mengambil ikatan wayar sebagai contoh, rintangan haus dan keupayaan anti-lekatan pisau riving seramik di bawah operasi berkelajuan tinggi secara langsung berkaitan dengan kebolehpercayaan wayar ikatan. Seramik berasaskan zirkonia memastikan setiap dawai emas nipis seperti rambut boleh dilabuhkan dengan tepat kerana kawalan kekasaran permukaan yang sangat baik dan kekuatan fizikalnya.

3. Kejayaan teknologi di bawah gelombang penyetempatan

Dari perspektif global, pasaran mewah untuk seramik ketepatan telah lama diduduki oleh beberapa gergasi dari Jepun, Amerika Syarikat dan Eropah. Walau bagaimanapun, dengan pelarasan mendalam rantaian industri semikonduktor global, seramik ketepatan domestik sedang memulakan tempoh keemasan transformasi daripada "penyelidikan dan pembangunan makmal" kepada "pengindustrian dan pengeluaran besar-besaran".

Menaik taraf proses pembuatan: Syarikat domestik secara beransur-ansur menakluki teknologi proses penuh daripada penyediaan serbuk ketulenan tinggi kepada pengacuan termaju. Terutamanya dalam bidang seramik silikon nitrida tersinter tekanan udara bersaiz besar, penemuan teknologi domestik telah memecahkan pergantungan jangka panjang terhadap import dan mencapai kawalan bebas komponen teras.

Kejayaan dua arah dalam saiz dan ketepatan: Dengan pengembangan berskala besar fabrik wafer 12 inci, permintaan untuk bahagian seramik berbentuk khas berdiameter besar telah meningkat. Persaingan teknologi masa depan akan memberi tumpuan kepada cara memastikan pelepasan seragam tekanan dalaman dalam komponen bersaiz besar dan mencapai kemasan permukaan skala nano melalui pengisaran berlian dan pemprosesan lubang mikro laser.

"Penyahmetaan" dan penulenan ultra-tinggi: Untuk menghadapi proses pembuatan yang lebih maju, bahan seramik sedang bergerak ke arah "4N (99.99%)" atau ketulenan yang lebih tinggi. Mengurangkan kekotoran logam surih dalam bahan telah menjadi satu-satunya cara untuk meningkatkan hasil cip proses lanjutan.

Mempromosikan "kemajuan" industri dengan "pemurnian" bahan

Seramik ketepatan bukan sahaja komponen peralatan semikonduktor, tetapi juga asal bahan yang menyokong industri mikroelektronik moden. Bagi jurutera peralatan, pemahaman yang mendalam tentang sifat fizikal dan kimia bahan seramik adalah asas untuk mengoptimumkan prestasi mesin; bagi pembuat keputusan pemerolehan, mewujudkan rantaian bekalan seramik yang stabil dan berkualiti tinggi adalah kunci untuk mengelakkan risiko gangguan bekalan dan meningkatkan daya saing kos pemilikan keseluruhan.

Memandangkan pasaran seramik termaju gred semikonduktor China bergerak ke arah ratusan bilion, kami menyaksikan lonjakan daripada "import bahan" kepada "eksport teknologi".

[Perundingan profesional dan sokongan teknikal]

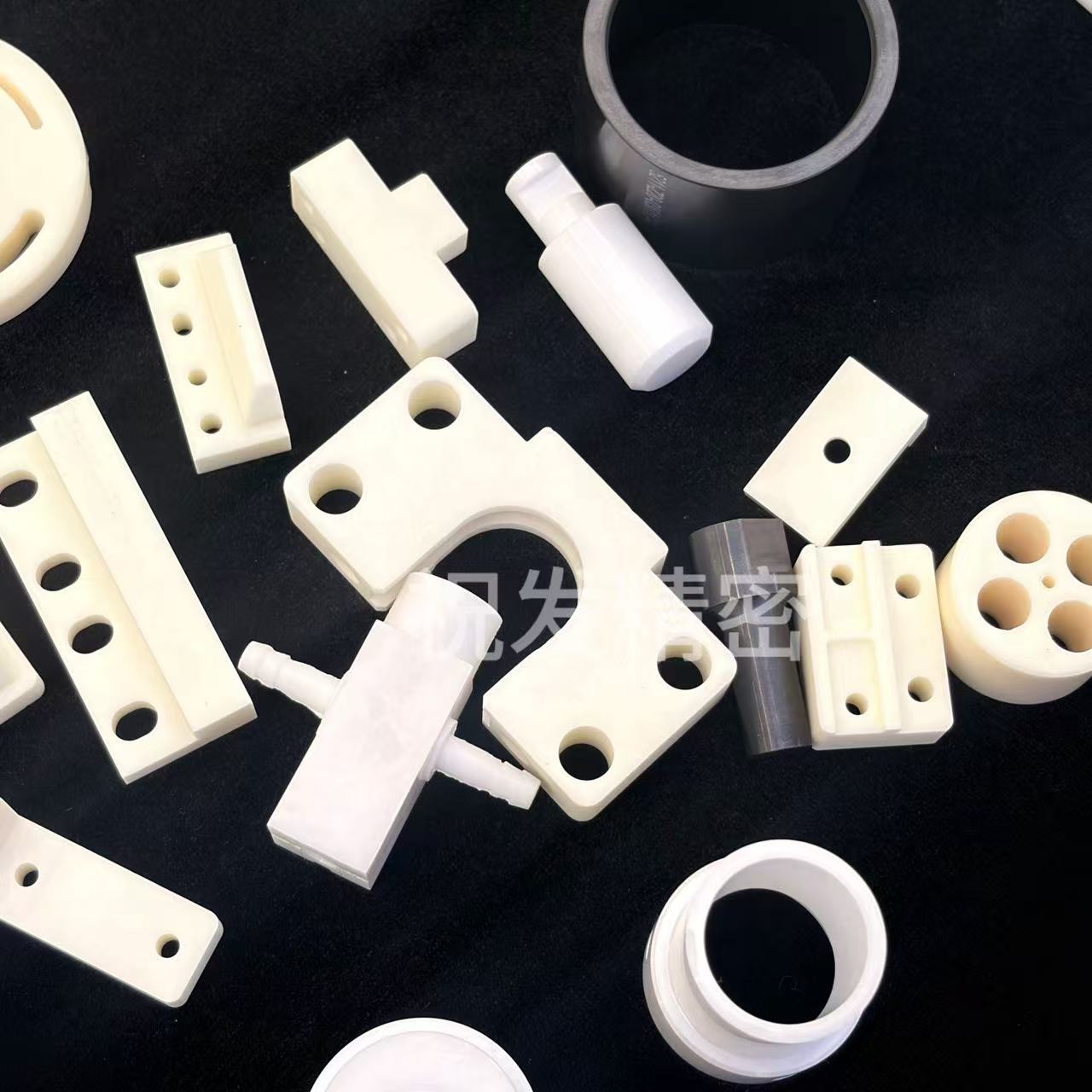

Kami telah terlibat secara mendalam dalam penyelidikan dan pembangunan seramik ketepatan dalam bidang semikonduktor selama bertahun-tahun, menyediakan rangkaian penuh penyelesaian tersuai termasuk alumina ketulenan tinggi, aluminium nitrida, silikon nitrida dan zirkonium oksida. Jika anda sedang mencari komponen seramik yang boleh mengendalikan keadaan kerja yang melampau, atau ingin mengadakan perbincangan mendalam tentang alternatif domestik, sila hubungi pasukan teknikal kami.
