Kunci kepada pemilihan seramik ketepatan bukan untuk menjadi "lebih sukar", tetapi untuk menjadi lebih "sesuai"

Dalam kebijaksanaan konvensional, menilai prestasi seramik termaju selalunya berpunca kepada satu perkataan—'keras'. Ini menimbulkan intuisi yang kelihatan logik: lebih tinggi kekerasan bahan, lebih tahan haus dan tahan lama komponen seramik ketepatan yang terhasil.

Walau bagaimanapun, dalam aplikasi kejuruteraan industri praktikal, logik pemilihan satu dimensi ini kerap membawa kepada kegagalan bencana yang teruk. Banyak perusahaan hanya mengejar parameter 'kekerasan tinggi' apabila membeli atau mereka bentuk komponen seramik struktur. Akibatnya, bahagian ini mengalami cipratan, keretakan awal atau patah secara tiba-tiba semasa operasi sebenar, mengakibatkan hayat perkhidmatan jauh di bawah jangkaan.

Isunya bukanlah bahawa bahan seramik itu sendiri lebih rendah, tetapi logik pemilihan tradisional sepenuhnya mengabaikan kerumitan multidimensi keadaan kerja sebenar. Kunci kepada pemilihan seramik ketepatan tidak pernah mengenai mengejar bahan 'lebih keras' muktamad, sebaliknya mengenal pasti profil mekanikal yang 'paling sesuai'.

1. Mengapa Pendekatan 'Berpusatkan Kekerasan' Membawa kepada Kegagalan Kejuruteraan?

Dari perspektif fizik bahan, kekerasan secara asasnya merujuk kepada kapasiti bahan untuk menahan ubah bentuk, calar dan lekukan plastik setempat. Dalam persekitaran makmal yang agak ideal, seperti geseran tulen atau ujian haus yang mencemaskan, kekerasan sememangnya merupakan penunjuk teras yang mengawal rintangan haus.

Namun, keadaan operasi industri dunia sebenar adalah jauh lebih kompleks daripada persekitaran makmal terkawal. Apabila komponen seramik ketepatan (seperti teras injap seramik, sesendal khusus atau lengan robot semikonduktor) beroperasi pada kelajuan tinggi atau dalam dinamik bendalir yang rumit, ia pada masa yang sama menanggung gabungan tekanan yang teruk:

• Kesan Mekanikal dan Getaran Frekuensi Tinggi: Beban sementara boleh mencetuskan kepekatan tegasan dalam bahan dengan mudah.
• Turun naik Suhu Teruk: Kitaran haba yang kerap menghasilkan tekanan terma serta-merta yang besar secara dalaman.
• Kakisan Sederhana Kimia: Asid kuat, alkali atau persekitaran kimia kompleks menjejaskan dan melemahkan sempadan bijian.

Di bawah keadaan gabungan yang kompleks ini, jika bahan seramik hanya mempunyai kekerasan yang melampau tetapi tidak mempunyai keupayaan penyerapan tenaga dan penimbal yang mencukupi, ia tidak dapat menghilangkan tenaga melalui ubah bentuk plastik apabila hentaman. Akibatnya, retakan mikro merambat pada halaju yang melampau melalui bahagian dalam.

Kekerasan yang lebih tinggi hampir selalu disertai dengan peningkatan kerapuhan, menjadikan bahan itu sangat mudah terdedah kepada keretakan rapuh bencana. Inilah punca mengapa seramik kekerasan tinggi tertentu kelihatan tahan haus namun terbukti tidak tahan lama dalam amalan.

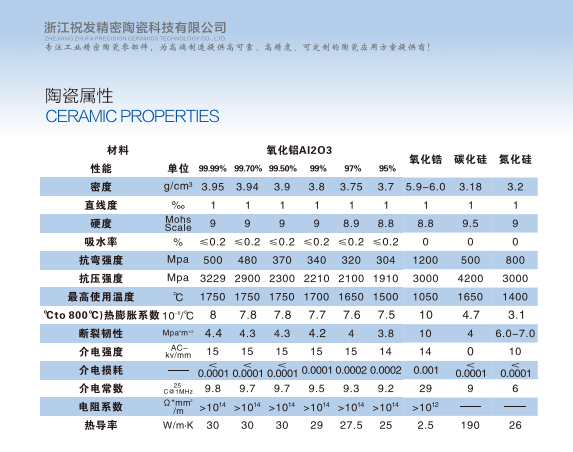

2. Matriks Mekanikal Empat Dimensi Menentukan Jangka Hayat Seramik

Menilai hayat perkhidmatan jangka panjang komponen seramik ketepatan mesti bergantung pada penilaian komprehensif empat parameter mekanikal teras berikut, dan bukannya metrik tunggal:

• Kekerasan Vickers (HV): Menetapkan garis dasar untuk rintangan haus dan calar bahan.
• Keliatan Patah (K_IC): Mengukur keupayaan bahan untuk menahan perambatan retak yang tidak stabil di bawah hentaman, getaran atau kepekatan tegasan secara tiba-tiba. Ini ialah ambang kritikal yang menentukan sama ada komponen akan mengalami 'kematian mengejut' struktur secara mendadak.
• Pekali Pengembangan Terma (CTE) & Rintangan Kejutan Terma: Menentukan sama ada seramik akan menjana tekanan dalaman sisa maut akibat ketidakpadanan haba semasa kitaran haba atau apabila dipasang dengan komponen logam.
• Kestabilan kimia: Secara langsung mempengaruhi kebolehpercayaan kimia jangka panjang dan integriti permukaan bahagian seramik yang beroperasi dalam media bersuhu tinggi, sangat menghakis atau mengoksida dengan kuat.

Pendek kata: Kekerasan menentukan 'rintangan haus,' keliatan menentukan 'jangka hayat patah,' manakala sifat terma dan kimia menentukan 'hayat perkhidmatan muktamad.'

3. Mengapa 'Prestasi Seimbang' Melebihi 'Spesifikasi Melampau' dalam Kejuruteraan

Dalam sains bahan lanjutan, hampir tiada satu bahan boleh menuntut penguasaan mutlak dalam setiap kategori prestasi. Amalan kejuruteraan secara konsisten menunjukkan bahawa menolak satu atribut ke had mutlaknya pasti memerlukan kompromi yang berat pada bahagian kritikal yang lain.

Sebagai contoh, memaksimumkan kekerasan ke tahap yang melampau secara drastik mengurangkan keliatan patah, menjadikan komponen sangat rapuh. Sebaliknya, percubaan kejuruteraan untuk memaksimumkan keliatan (seperti melalui pengerasan fasa-transformasi tertentu atau kekasaran butiran) sering mengorbankan kekerasan garis dasar dan rintangan haus. Tambahan pula, bahan tersuai pada had prestasi melampau ini mengalami kos bahan mentah yang lebih tinggi secara eksponen dan kesukaran yang besar dalam pengisaran dan pemesinan berlian ketepatan berikutnya, menyebabkan jumlah perbelanjaan pembuatan menjadi tidak terkawal.

Akibatnya, strategi pemilihan matang dan saintifik untuk seramik ketepatan mestilah berdasarkan pemahaman terperinci tentang persekitaran operasi—mencari keseimbangan optimum antara kekerasan, keliatan, dinamik terma, kos dan kebolehmesinan, dan bukannya memilih parameter mentah tertinggi secara membuta tuli.

4. Perbezaan Penting: Memproses Rahsia Melampaui Komposisi Kimia

Perangkap yang kerap berlaku dalam perolehan adalah mengandaikan bahawa semua seramik yang berkongsi nama yang sama—seperti 'Alumina (Al2O3)' atau 'Zirconia (ZrO2)'—mempunyai profil prestasi yang sama. Pada hakikatnya, walaupun dengan komposisi kimia yang sama, variasi dalam proses pembuatan boleh menghasilkan struktur mikro yang jauh berbeza dan tingkah laku mekanikal makroskopik.

Faktor seperti ketumpatan pukal, taburan saiz butiran, fasa sempadan butiran dan teknologi pensinteran yang digunakan—sama ada pensinteran tanpa tekanan, penekanan panas atau Penekanan Isostatik Panas (HIP)—secara langsung menentukan kehadiran liang mikro dalaman atau retakan mikro yang menentukan integriti struktur.

5. Kembali kepada Asas: Penyesuaian Ditala Halus Berdasarkan Beban Kerja Sebenar

Metodologi yang paling boleh dipercayai untuk mengurangkan kegagalan kejuruteraan dan membuka kunci nilai maksimum seramik ketepatan adalah untuk beralih daripada penyembahan parameter dan kembali kepada analisis mendalam tentang persekitaran aplikasi:

1. Persekitaran Haus Tinggi, Berimpak Rendah: Pemilihan harus mengutamakan alumina ketulenan tinggi atau silikon karbida, memanfaatkan kekerasan Vickers yang luar biasa untuk melindungi garis dasar haus.
2. Kesan Mekanikal Tinggi atau Getaran Berat: Rintangan kepada perambatan retak (anti-patah patah) menjadi objektif utama. Zirkonia atau silikon nitrida, dengan keliatan patah yang unggul, adalah pilihan yang ideal.
3. Ayunan Suhu Serta-merta Teruk: Keutamaan mesti dialihkan kepada bahan yang mempunyai pekali pengembangan haba yang rendah dan kekonduksian haba yang tinggi (seperti silikon nitrida atau silikon karbida) untuk mencapai padanan haba yang optimum.

Kesimpulan

Nilai industri seramik ketepatan tidak pernah berada dalam satu parameter 'cantik' yang dicapai dalam persekitaran makmal terpencil. Ia berpunca sepenuhnya daripada kestabilan prestasi dan kebolehpercayaan jangka panjang sepanjang operasi lanjutan dalam seni bina industri tertentu.

Pemilihan bahan kejuruteraan yang sempurna bukanlah tentang kekerasan menyusun secara membuta tuli; ia adalah mengenai penyepaduan saintifik metrik multidimensi. Dalam dunia seramik termaju, sentiasa ingat: Kekerasan menentukan rintangan haus, keliatan menentukan kelangsungan hidup, dan keseimbangan dinamik prestasi komprehensif menentukan hasil akhir.
